水泵變頻節能原理
我國經濟增長速度受資源和能源約束日益突出。目前,我國約20%的電能用于各類水泵驅動,但水泵使用效率低、運行成本高等問題較多,平均效率比國外先進水平低3~5%,整個泵站系統效率則低約20%"。水泵正常的節電潛力范圍為20~40%,節能有非常大空間。水泵節能技術有多種,但變頻調速是最重要的手段之一。由水泵工作原理可知：水泵流量與水泵（電機）轉速成正比，水泵揚程與水泵（電機）轉速平方成正比，水泵軸功率等于流量與揚程乘積，故水泵軸功率與水泵轉速三次方成正比（既水泵軸功率與供電頻率三次方成正比）。

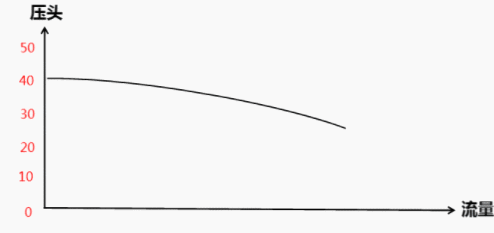

水泵的變頻特性如果對水泵采用變頻技術,可以得到不同頻率下的相似的水泵特性曲線,如圖1

圖1水泵變頻曲線圖標

上述原理可知改變水泵轉速就可改變水泵功率。

水泵（離心泵）流量基本公式：

Q∝N H∝N2 KW=Q*H∝N3

以上Q代表流量，N代表轉速，H代表揚程，KW代表軸功率。

例如：將供電頻率由50Hz降為45Hz，則P45/P50=（45/50）3= 0.729，即P45=0.729 P50；

將供電頻率由50Hz降為40Hz，則P40/P50=（40/50）3= 0.512，即P40=0.512 P50。

節能泵廠家水泵一般是按供水系統設計時更大工況需求來考慮，而用水系統實際使用中有很多時間不一定能達到用水更大量，一般用閥門調節增大系統阻力來節流，造成電機用電損失，而采用變頻器可使系統工作狀態平緩穩定，改變轉速來調節用水供應，并可降低轉速節能收回投資。

從下圖我們可以形象看到三種流量控制方式比較

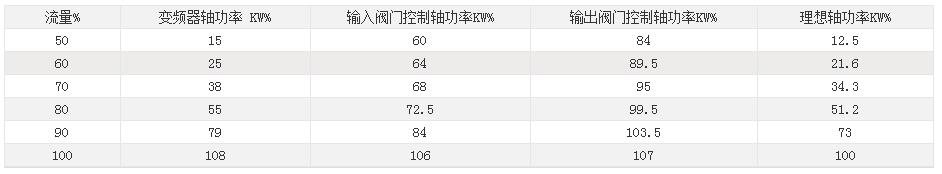

100KW三種流量控制方法耗電實測比較表（不考慮揚程變化）。
